汽車制造

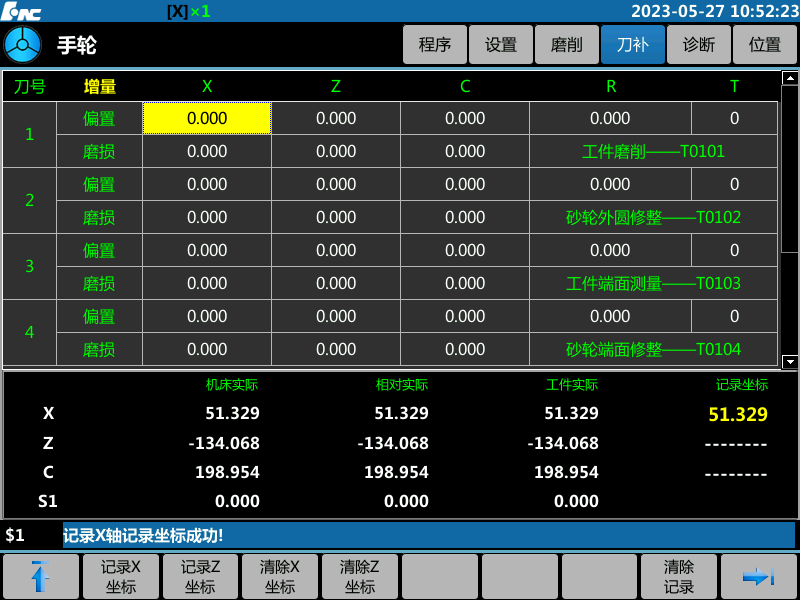

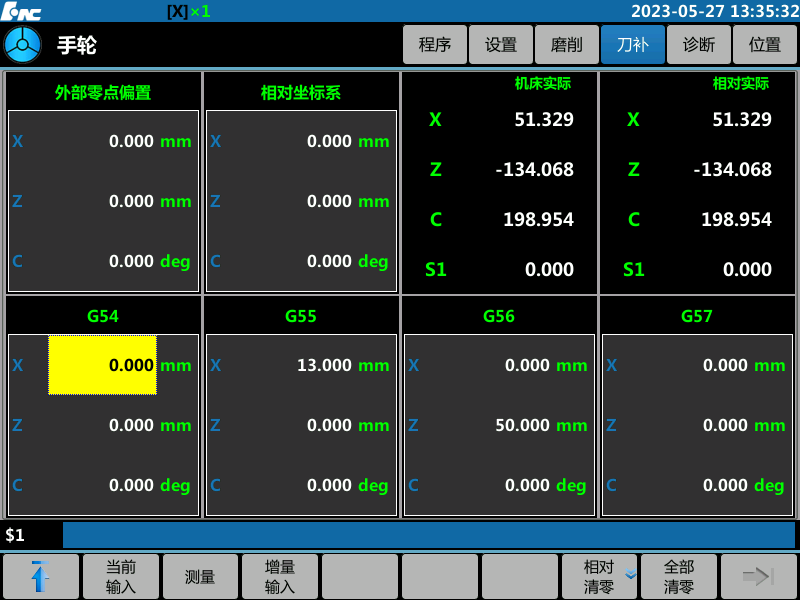

2023年6月25日 第三期 高精、高效是數控的核心競爭力，智能是數控技術的發展方向。為了幫助用戶進一步提升機床產品性能，華中數控瞄準“管用、耐用、好用”的產品方向，推出了全新的華中8型數控系統V2.4產品，幫助用戶實現數控加工的“更精、更快、更智能”。 本系列微信以華中8型磨削數控系統為例，從面板功能介紹、編程、對刀、磨削運行、基礎應用及維護等方面，幫您快速掌握華中8型數控系統的加工操作方法。 本期為您帶來的是 華中8型車削數控系統快速入門 ——磨削坐標系設置 第三期：磨削坐標系設置 目的：建立磨削坐標系，讓系統知道工件零點在機床坐標系的位置（即：把工件零點的坐標存到系統里面）； 原則：工件零點盡可能與工藝基準一致；對刀過程中精確操作，減小對刀誤差。 磨床坐標系設置一般是通過手搖操作盒在系統“手輪”模式下，選擇軸及移動倍率移動軸來對刀。 1.?T指令建立工件坐標系的方式 ①當前位置直接對刀 用“上/下”鍵移動光標到需要對刀的刀號上，X軸移動到對刀點或Z軸移動到對刀點，按『試磨直徑』對X向，按『試磨長度』對Z向，輸入測量值，確認即對刀完成，工件坐標系統更新為輸入的測量值。 磨削零件后的補償，『X磨損』補償X向、『Z磨損』補償Z向，補償方式是增量式的即測量差多少補多少。 R/T當使用G41/G42刀補時有效，R是刀尖半徑，T是刀尖方位，調刀補時兩者需要同時設置。 ②記錄當前位置，軸移動后對刀 用“上/下”鍵移動光標到需要對刀的刀號上，X軸移動到對刀點或Z軸移動到對刀點，按『位置記錄』后，按『記錄X坐標』，如下圖，此時就可以將X軸先移開對刀點，便于測量直徑，按返回鍵到上一層對刀界面，后續操作就與上面的當前位置直接對刀一樣，參考上面操作（對刀后記錄坐標會自動清除）。 2.?G54--G59指令建立工件坐標系的方式 按『選擇程序』按鍵，進入“選擇程序”子界面； 用“左/右”鍵移動光標到需要對刀的G5*坐標上，用“上/下”鍵移動光標到需要對刀的軸上，將X軸移動到對刀點或Z軸移動到對刀點， 按『當前輸入』則直接將軸的當前機床實際坐標錄入進去， 按『測量』則是將軸的當前機床實際坐標錄加上輸入的測量值錄入進去， 按『增量輸入』則是將輸入值疊加到原有坐標系中的數值上。
